導入

Siraya TechのPET-CFフィラメントは、PETの信頼性と炭素繊維強化材の優れた特性を融合させた、3Dプリント材料における画期的な進歩です。この材料はプリンター出力時においても優れた性能を発揮しますが、アニーリング処理によって機械的特性と寸法安定性がさらに向上します。このガイドでは、アニーリング処理とその利点について解説します。

PET-CFの特性を理解する

アニーリング プロセスの詳細に入る前に、PET-CF が特別な理由を理解しましょう。

  1. 強化されたパフォーマンスと信頼性: PET とカーボン ファイバーを巧みにブレンドし、強度と剛性を向上しました。

  2. スマート ファイバー強化テクノロジー:炭素繊維がメッシュ構造を形成し、機械的特性と寸法安定性を向上させます。

  3. 優れた寸法安定性:反りや収縮が低減され、正確な寸法と形状が維持されます。

  4. 軽量耐久性:強度と軽量プロファイルのバランスが取れており、耐久性がありながら軽量なコンポーネントに最適です。

  5. 多用途:プロフェッショナルにも愛好家にも適しており、印刷が簡単で強度の高い結果が得られます。

PET-CF をアニールする理由

PET-CF をアニーリングすると、次のようないくつかの利点が得られます。

  1. 結晶性の向上：熱処理によりポリマー鎖が再配列し、材料の結晶構造が向上します。

  2. 耐熱性の向上：結晶度が高いほど、熱たわみ温度（HDT）が向上します。

  3. 優れた機械的特性：強度と剛性を向上できます

  4. 内部応力の低減：印刷による内部応力の除去に役立ちます

機械的特性 未焼鈍 焼きなまし 方法
破断時の引張応力（MPa） 65 60 ISO 527
ヤング率（MPa） 4680 5300 ASTM D638
破断伸び(%) 2.9 1.9 ASTM D638
シャルピー衝撃強度（KJ/m^2） 7 5
曲げ強度（MPa） 95 92
曲げ弾性率（MPa） 4450 4730

アニーリングプロセスガイド

必要な機器:

  1. 正確な温度制御を備えた実験室またはキッチンオーブンアニール装置 - オーブン - 乾燥ボックス

  2. 検証用温度プローブ（推奨）

  3. 平らで耐熱性のある表面

  4. 耐熱容器またはトレイ

    耐熱容器またはトレイ

  5. タイマー

ステップバイステップのプロセス:

1. 部品を準備する
    • 印刷された部分を徹底的に洗浄する
    • サポート構造を取り除く
    • 部品が完全に乾いていることを確認する
    2. オーブンの準備
    • オーブンを90℃に予熱する
    • 外部プローブがある場合は温度を確認します
    • 15～20分間温度が安定するまで待ちます
      3. 部品の配置
      • 部品を砂または塩の中に埋めます（部品を埋める前に、底に塩/砂の層を置いてください）
      • 部品が互いに接触していないことを確認する
      4. アニーリング工程

      1. 予熱したオーブンに部品を入れる

      2. タイマーを4時間に設定する

      3. プロセス全体を通して一定の温度を維持する

      4. 焼きなまし中はオーブンを開けないでください

      PET-CF FDM印刷フィラメントのアニール：90℃に設定し、4時間アニール
      5. 冷却段階

      1. 焼き入れ期間が終わったら、オーブンをオフにします

      2. オーブン内で0.5～1時間程度自然冷却した後、パーツの入った容器を取り出し、室内に置いて自然冷却します（パーツをオーブンに入れたまま徐々に冷ますこともできます）。

      3. 室温に達するまで砂/塩から部品を取り出さないでください。

      4. これには通常4～6時間または一晩かかります

      重要な考慮事項

      1. 寸法の変化

      1. 焼鈍処理中に若干の寸法変化が生じる可能性があります

      2. 部品は約0.3％収縮する可能性があります

      3. 必要に応じて収縮を補正した部品を設計する

      4. 複雑な形状では収縮率が変化する可能性がある

      2. 温度制御

      1. 正確な温度管理が重要

      2. 温度の急上昇や変動を避ける

      3. デジタル制御とディスプレイを備えたオーブンの使用を検討する

      4. オーブンの温度を定期的に調整することをお勧めします

      3. 部品設計の考慮事項

      1. 厚い部品の場合は、より長い焼きなまし時間が必要になる場合があります

      2. 均一な壁厚により均一な結晶化が保証されます

      3. 中空部品の内部サポート構造を考慮する

      4. 部品設計において適切な空気循環を考慮する

      一般的な問題のトラブルシューティング

      問題: 焼鈍中の反り

      1. 考えられる原因:
        • 温度が高すぎる
        • 不均一な加熱
        • 焼鈍中の部品サポート不良
        2. 解決策:
          • オーブンの温度精度を確認する
          • 水平配置を確保する
          • 砂のサポートの使用を検討する

          テストと検証

          アニーリング プロセスが成功したかどうかを確認するには:

          1. 寸法測定
            • 焼鈍前と焼鈍後の部品を測定し、焼鈍部品のサイズが1％以上変化したかどうかを確認します。
            • サイズの変更を記録する
            • 反りや歪みがないか確認する
            2. 耐熱試験
              • 部品をオーブンに入れて負荷をかけて110℃まで加熱し、加熱前後の熱変形を比較します。
              • ドキュメントの改善

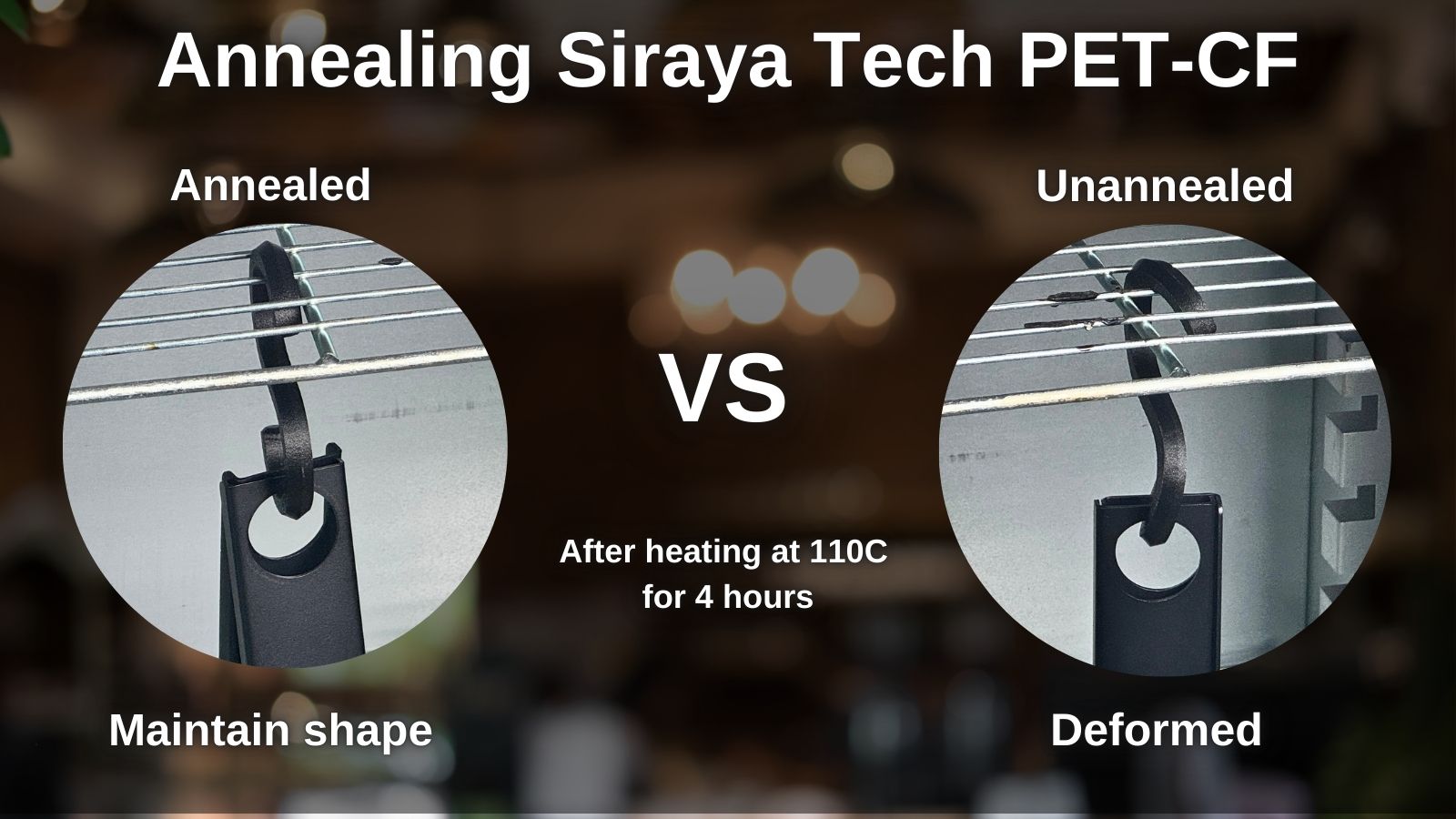

              PET-CFプリントのアニール処理と非アニール処理
              Siraya Techによるテスト

              結論

              PET-CFは、適切にアニーリング処理を施すことで、その特性を大幅に向上させることができます。この処理には細心の注意と適切な設備が必要ですが、機械特性と耐熱性の向上というメリットは、多くの用途において価値があります。

              熱処理プロセスを開始する前に、必ず適切な安全手順に従い、材料安全データシートを参照してください。
