説明

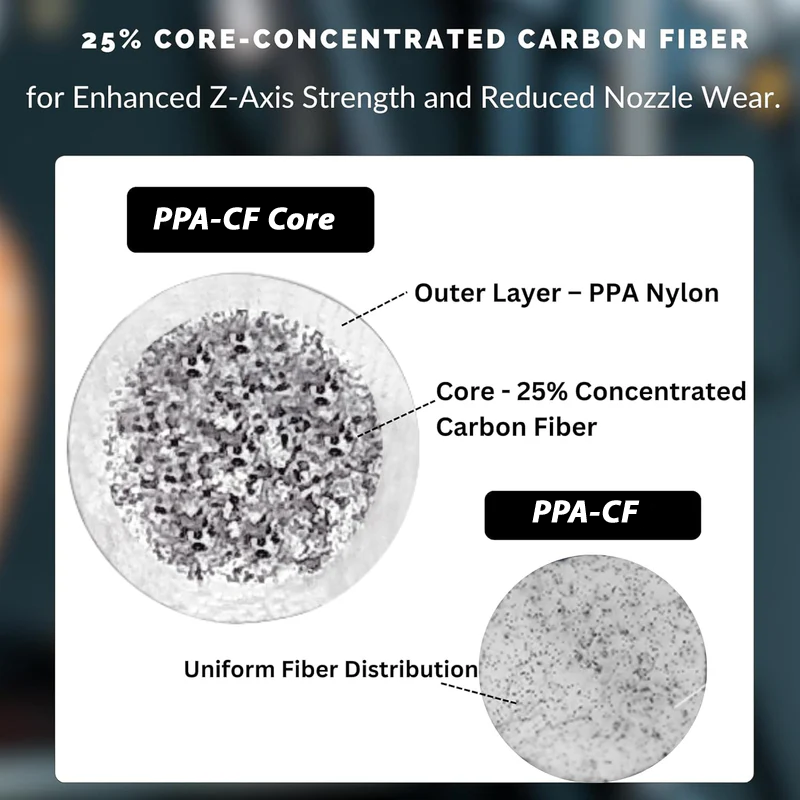

革新的なコアシェル構造
- 最適化された繊維分布：フィラメントコアに25％の炭素繊維を集中
- 強化された層接着： PPA外殻が優れたZ軸接着を保証
- ノズルの摩耗を軽減:保護外層により、プリンタ部品と研磨繊維の接触を最小限に抑えます。
パフォーマンス上の利点
- 高い強度と剛性: 25% の繊維含有量で機械的特性が強化されています。
- 優れた層結合:純粋な PPA シェル間接触により、Z 軸の強度が向上します。
- 寸法安定性:コアシェル構造により反りが最小限に抑えられ、部品の精度が確保されます。
-
機器寿命の延長:ノズルとカーボンファイバー押し出し機の摩耗が軽減されます。
肌に優しい: 外殻設計により肌への刺激を最小限に抑えます。
Siraya Tech Fibreheart PPA-CFコアを選ぶ理由

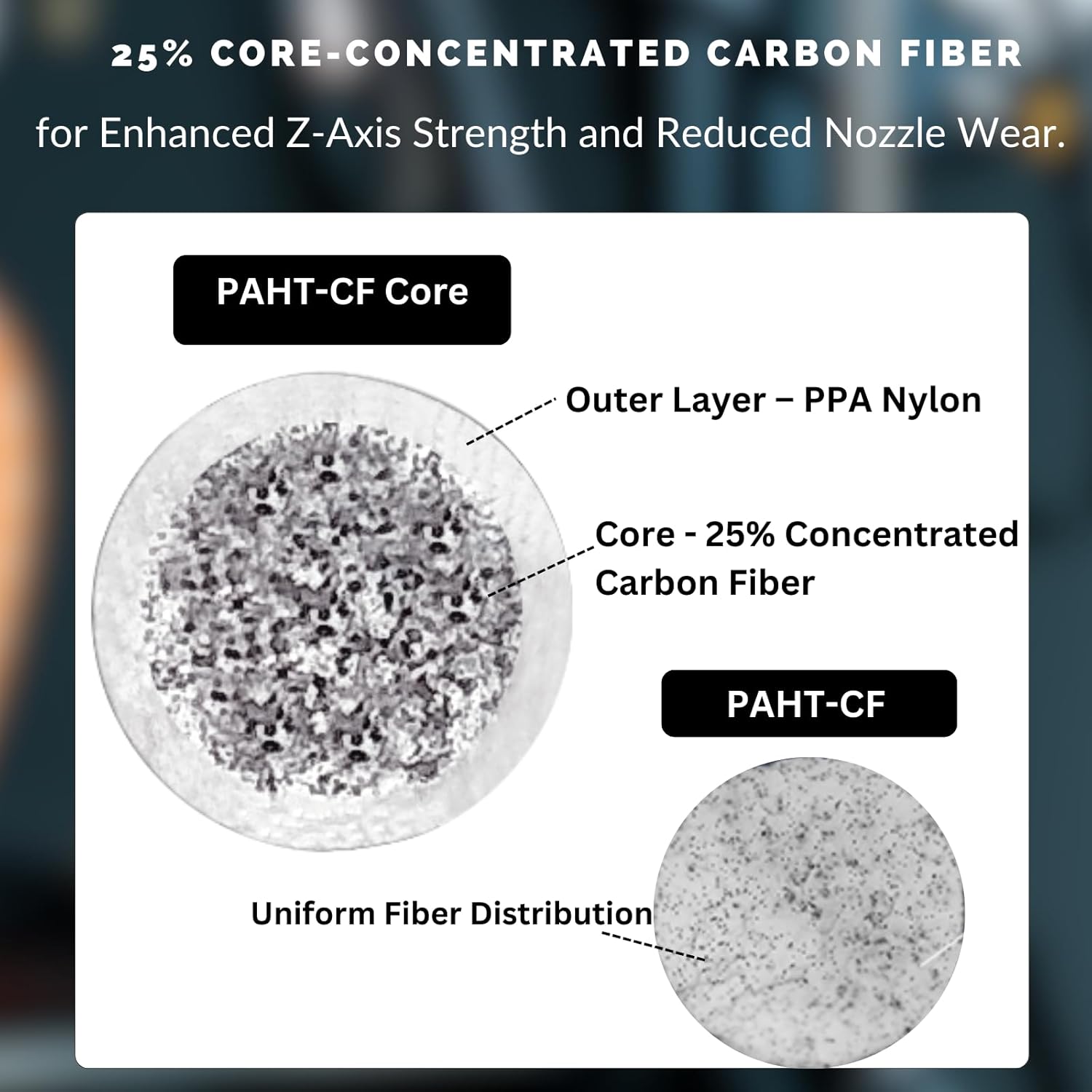

革新的なカーボンファイバーコアテクノロジー
- コアシェルカーボンファイバー25%使用
PAHT-CF Core Black は、25% のコア集中カーボンファイバー設計により、優れた剛性、軽量耐久性、優れた Z 軸強度を実現し、優れた構造的完全性が要求される高性能部品に最適です。
高性能PPAナイロンベース
先進のポリフタルアミド（PPA）ナイロンを使用したPAHT-CFコアフィラメントは、優れた強度、耐薬品性、熱安定性を備えています。吸湿性が低いため、反りが少なく、あらゆる環境下で安定した仕上がりを実現します。
極度の熱とストレスに耐える設計
自動車や工業用途に最適なこのフィラメントは、高温下でも強度と形状を維持し、厳しい条件下でも優れた耐摩耗性と寸法安定性を発揮します。
印刷性と安全性の向上
コア集中型ファイバー設計により、ノズルの摩耗が軽減され、層の接着性が強化され、高品質の印刷が可能になります。
また、繊維の露出を最小限に抑え、ユーザーにとって取り扱いがより安全になります (PU 手袋を推奨)。
多様な用途の可能性
PAHT-CF Core Black は、自動車、航空宇宙から工業用ツール、消費財に至るまで、軽量で耐熱性と耐久性に優れたコンポーネントの作成に最適であり、要求の厳しい用途のエンジニアやメーカーにとって最適な選択肢です。
カスタマイズされたアルミバッグ包装、より耐水性
真空包装にはカスタマイズされた高級で厚いアルミテープを使用します。
アルミバッグは水蒸気透過性が低いため、フィラメントの性能をよりよく維持できます。
到着後、乾燥させずにそのまま印刷できるので、時間の節約になります！
PAHT-CF Core は乾燥されてアルミ袋に密封されており、初回配送後は再度乾燥させる必要がなく、そのまま印刷できます。
（フィラメントが明らかに水を吸収している場合を除きます！）
Siraya Tech Fibreheart PAHT-CF コアを使用した印刷
印刷要件と後処理
- ノズル: 硬化鋼またはそれ以上のグレード;
- ノズル径：0.4～1.0mm;
- ベッド表面: グルースティックまたはPVP接着剤コーティングを施したPEI
アニーリングガイドライン（オプション）
- 温度: 80～100℃
- 所要時間: 4～8時間
- 冷却: 室温まで自然に冷却する
最適な印刷パラメータ
ノズル温度: 300～320℃
ベッド温度: 80°C
冷却ファン: オフ
印刷速度: 30～120 mm/秒
層の高さ: 0.2mm (推奨)
引き込み距離: 1～3mm
引き込み速度: 1800～3600 mm/分
ラフト分離: 0.08～0.12mm
サポート材: クイックリリースサポート材と互換性あり
よくある質問
Fibreheart PPA-CF Core で CHT スタイルのマルチパス ノズルを使用すると、印刷面がかなり粗くなる可能性があることに注意してください。
これらのノズルの独自の設計により、フィラメント内のカーボン ファイバー コアが破壊され、再分配されるため、繊維が分散され、表面仕上げが損なわれます。
最適な印刷品質を得るには、開口部が 0.4 mm 以上の標準の硬化鋼ノズルの使用をお勧めします。
✅高温 3D プリンターを推奨します(ノズル: 280 〜 300°C、ベッド: 100 〜 120°C)。
✅ 高い印刷温度に耐えるには、オールメタルのホットエンドが必要です。
✅ 安定した温度を維持し、反りを減らすために、密閉型プリンターの使用をお勧めします。
✅ 摩耗を減らし、印刷品質を維持するために、硬化鋼または高級ノズル(最小 0.4 mm) をお勧めします。
❌真鍮のノズルはカーボンファイバーが含まれているためすぐに摩耗してしまうので使用しないでください。
📌 相対湿度15%以下の乾燥した箱に保管してください
📌 使用後は速やかにパッケージを密封してください。
Siraya Techではすべてのフィラメントを梱包前に乾燥させているため、開封直後にフィラメントを乾燥させないでください。乾燥したフィラメントを過度に乾燥させると、アニーリング処理が促進され、印刷できなくなる可能性があります。
フィラメントに吸湿の兆候が見られる場合（印刷面が劣化している場合）のみ、フィラメントを 100 ～ 120°C で 4 ～ 6 時間乾燥させて、印刷品質を回復します。
❌いいえ、互換性はありません。PPA -CFコアは炭素繊維含有量が高いため脆く、AMSの長くて急峻なフィードチューブ内で破損し、フィードの問題や印刷の失敗につながる可能性があります。最高の印刷性能を得るには、ダイレクトドライブまたはショートパスエクストルージョンシステムのご使用をお勧めします。
